Equipamentos Solares – Sistema de Aquecimento Solar de Água

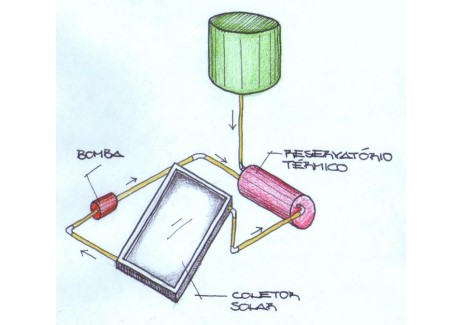

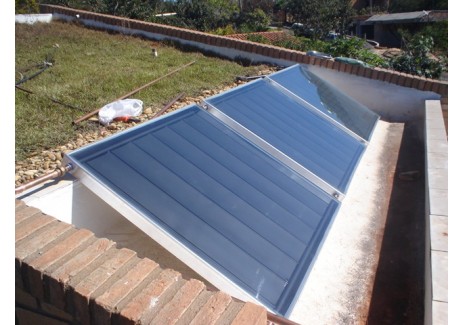

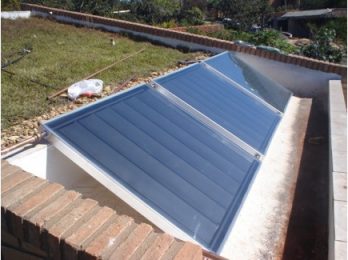

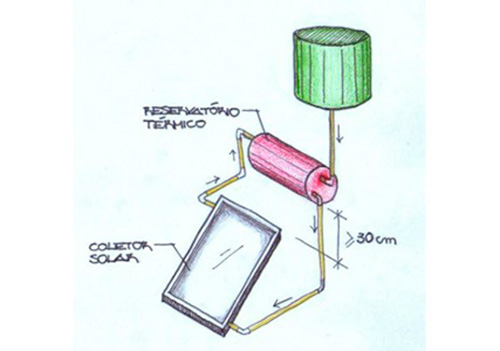

O sistema de aquecimento solar de água é composto por Coletores Solares (placas de aquecimento solar de água) e Reservatório térmico (boiler). Além disso, as tubulações devem estar corretamente isoladas. O sistema pode funcionar por termossifão (Figura 3.1) ou circulação forçada (Figura 3.2). O sistema de funcionamento por termo-sifão baseia-se em um processo natural em que a água aquecida nos coletores solares se expande e tende a subir para o reservatório térmico e provoca a circulação da água presente no reservatório para os coletores, formando o fluxo natural de circulação. Dessa forma, para que o sistema por termossifão funcione os coletores solares devem estar a pelo menos 30cm abaixo do reservatório. No caso de não ser possível localizar o reservatório acima dos coletores, então o sistema deve funcionar por circulação forçada, no qual é necessário o emprego de uma bomba de circulação, o que gera um maior custo e consumo energético. O acionamento da bomba deve estar condicionado a controladores diferenciais de temperatura. Para melhor rendimento, os coletores solares devem ser orientador para o Norte verdadeiro, permitindo-se uma variação de mais ou menos 25°, o que trará uma perda de 5% no rendimento médio anual do sistema em relação à média anual. em relação ao norte verdadeiro. A inclinação ideal dos coletores deve ser igual a latitude do local mais 10°, ou seja, se estivermos na latitude de Brasília (-15.86°) a inclinação ideal do coletor solar será 25.86° ou 26°. Nos períodos em que a radiação solar não é suficiente para o aquecimento da água é necessário o uso de uma fonte de energia auxiliar que pode ser elétrica ou a gás. Referências: DUFFIE, John A.; BECKMAN, William A.. Solar engineering of thermal process . New York: John Wiley & Sons, 1991. 919 p., il. ISBN 0-471-51056-4. www.solares-online.com.br Figuras: Alexandra Albuquerque Maciel.
